LED RGB mátrix modul panel 8x8 +Dot Matrix Arduino

Feltétel: Új termék

About RGB LED
ot
SizeďĽš60x60mm
Pixel Diameter :5mm Led Dirmeter
Type : Common Anode

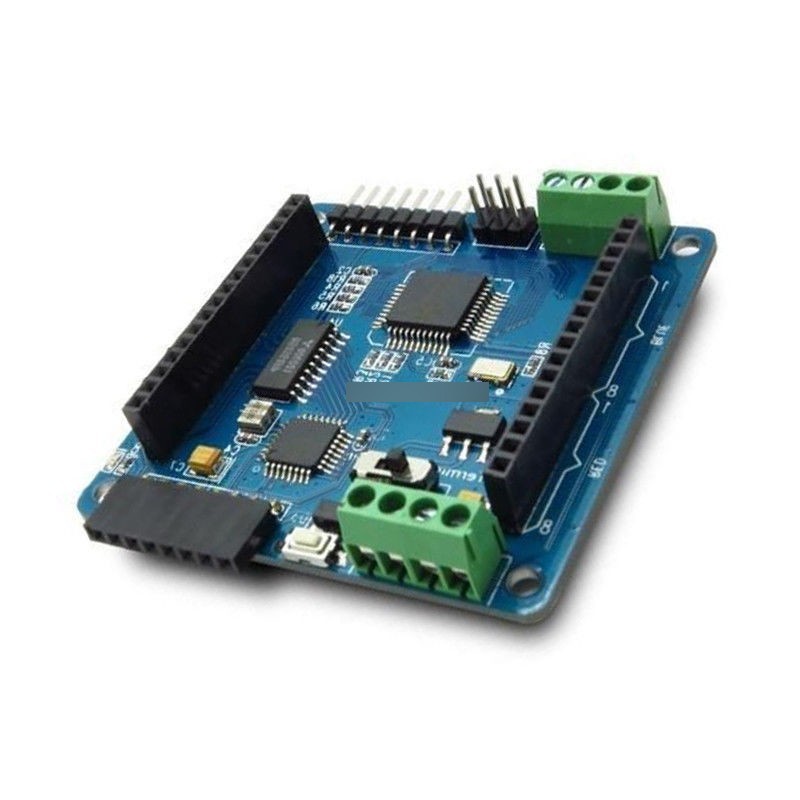

About Matrix Driver shield

The driver circuit based on 3 MBI5168 constant current sink drivers and a M54564 darlington source driver, the Colorduino pairs the M54564 with a single DM163 constant current driver. In order to better drive the RGB matrix and reach their best performance, we use the professional LED driver chip DM163 on board, by using the DM163, the Colorduino gains three 8 6-bit channels of hardware PWM control of the LEDâ€™s freeing up the ATMega328P from having to implement it in software. And the DM163 comprises shift registers, data latches, 8Ă—3 channel constant current and 64 x 256 gray level PWM for per color! Each channel provide a maximum current of 60 mA.
So, each RGB dot has 256Ă—256x256 = 16,777,216 colours (16 million) in theory, and itâ€™s easy to use the 6bit correction register to calibrate the current error for each color LEDs
This shield can be programed via FT232 USB adapter
Power is supplied either by pin headers or via 2 sets of mini screw terminals, a slide switch selecting between the two. With the herder side, you just can use the 5V power supply, and in the terminal side, now support 6.2-7.5V power supply, more than 7V will cause the DM163 fever and more than 9V supply may burn your board. Pins brought out the edge of the board include RX, TX and DTS, which can be used to reprogram the onboard ATmega chip, and SCA and SCL for I2C communication. A green LED on the front of the board indicates power, although it is mostly obscured as soon as you plug the matrix panel in.

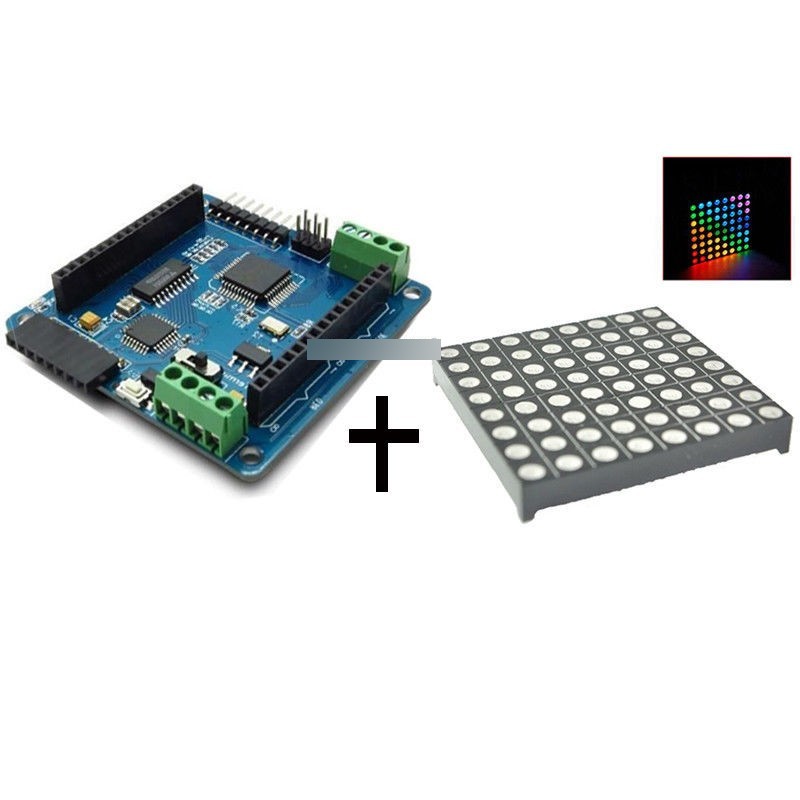

If you have an Arduino UNO, but just want to drive a RGB LED Matrix, you can consider this Colors shield, it's compatible with Colorduino v2.0.
To make it work, you must need this RGB LED Matrix,
For more information of this product, please visit theWiki PAGE
Documents:
Colorduino library.zip
Sch-Colorduino-V2.0.pdf
DM163.

Bővebb leírás

Vásárlói visszajelzések

Egyéb infó

RGB LED

Méret> 60 x 60 mm
Képpont átmérő: 5 mm-es direkt sugárzó
Típus: közös anód

A matrix vezérlő pajzs

A 3 MBI5168 konstans árammeghajtó meghajtók és az M54564 darlington forrásvezérlő, a Colorduino párosítja az M54564-et egyetlen DM163 állandó áramvezérlővel. Annak érdekében, hogy az RGB mátrixot könnyebben elérhessük és elérjük a legjobb teljesítményüket, a DM163 professzionális LED-es vezérlő chipet használjuk a DM163 segítségével, a Colorduino három, 8 6 bites hardveres PWM vezérlést biztosít a LED- ¬â "¢ s felszabadítja az ATMega328P-t a szoftverben való végrehajtástól. És a DM163 tartalmaz shift regisztereket, adatrögzítőket, 8 "3 csatornás állandó áramot és 64 x 256 szürke szintű PWM színenként! Minden csatorna maximális áramot biztosít 60 mA-nek. Ezért mindegyik RGB pont 256, 256x256 = 16.777.216 színnel (16 millió) elméletben van, és könnyen használható a 6 bites korrekciós regiszterrel az aktuális hiba kalibrálásához színes LED-ek
Ez az árnyékolás programozható az FT232 USB adapterrel
A tápellátást a tűcsúcsok vagy a két mini-csavaros kapcsok segítségével szállítjuk, a csúszkát pedig kettő közül választjuk. A pásztor oldalán csak az 5V-os tápegységet tudod használni, és a terminál oldalon most támogatod a 6.2-7.5V-os tápegységet, több mint 7V okozhat DM163 lázot, és több mint 9V-os táplálás elégeti a fedélzetet. A kártyák élére a Pins hozta az RX, a TX és a DTS rendszert, melyeket fel lehet használni a fedélzeti ATmega chip, az SCA és az SCL I2C kommunikáció újraprogramozására. A tábla elején egy zöld LED jelzi a tápellátást, bár többnyire el van zárva, amint a mátrixpanelt behelyezte.
Ha Arduino UNO-val rendelkezik, de csak egy RGB LED mátrixot akar vezetni, akkor fontolja meg ezt a színpajzsot, kompatibilis a Colorduino v2.0-val.
Ahhoz, hogy működjön, szükséged van erre az RGB LED mátrixra.
További információért keresse fel a Wiki PAGE
Dokumentumokat :
Colorduino library.zip
Sch-Colorduino-V2.0.pdf
DM163.
