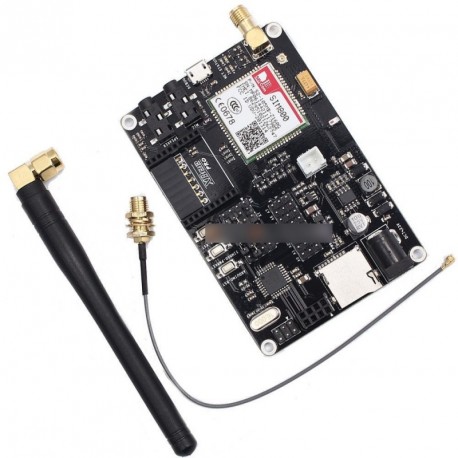

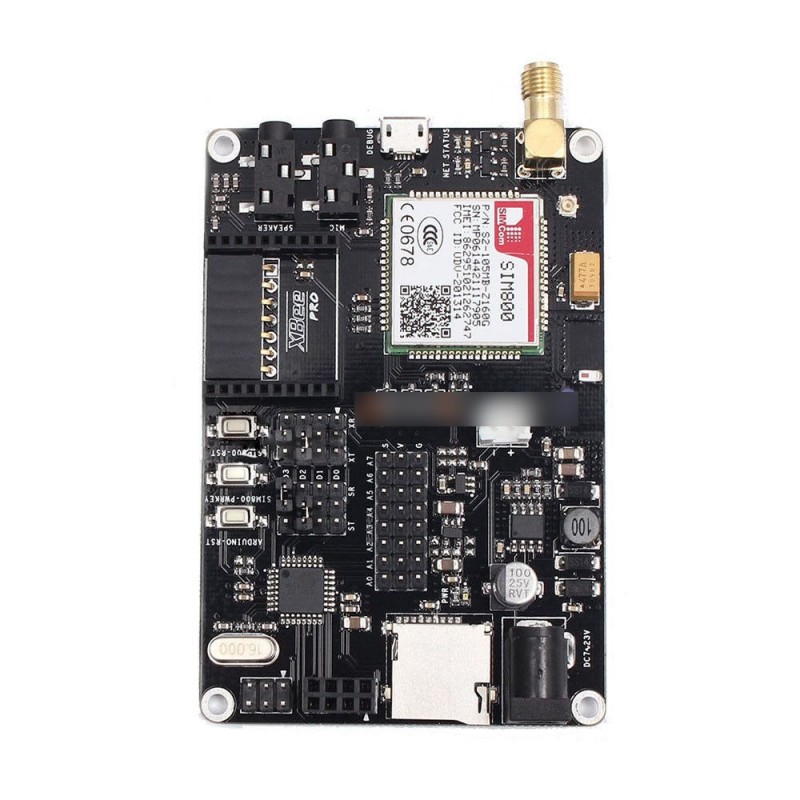

Arduino ATMEGA328P Gboard 800 GSM / GPRS SIM800

Feltétel: Új termék

Overview
M800 GSM/GPRS/BT module, an XBee socket, nRF24L01 module interface and an ATMega328P controller. This board can be added wireless XBee / nRF24L01 control as well as GSM/GPRS connectivity to your projects. It?s great for anything from home automation to robot control. The possibilities are endless!
Gboard 800 can be used as a GSM/GPRS data transfer or wireless communication project development platform. Gboard supports wide range power supply and Micro SD for mass storage. There are some 3pin electronic brick/ sensor brick interface breakout on board, which offers an easy way for a quick prototyping. The board requires FTDI basic board to upload sketch, you can use our Foca board to do it.
Note:
1. You can not power Gboard 800 by the micro USB connector, it is only for debugging and uploading firmware to the SIM800 module.
2. When you upload sketch to Gboard 800, please choose the board Arduino Duemilanove w/ ATmega328.
3. The bootloarder file is ATmegaBOOT_168_atmega328.hex, you can find it in the directory arduino\\hardware\\arduino\\bootloaders\\atmega
4. The serial interface (bootloader connection) is 3.3v, not the typical 5v as on many Arduino boards - anyone using an alternative to the Foca board must take note not to risk damage.
Features
SIM800 is a quad-band GSM/GPRS module that works on frequencies GSM 850MHz, EGSM 900MHz, DCS 1800MHz and PCS 1900MHz.
SIM800 GPRS multi-slot class 12/ class 10 (optional) and supports the GPRS coding schemes CS-1, CS-2, CS-3 and CS-4.
One USB port can be used as SIM800 debugging and firmware upgrading
Support Bluetooth function
Support XBee and nRF24L01 wireless control
Require FTDI basic board to upload sketch
Specification
PCB size:88.1mm X 60.7mm X 1.6mm
Power supply:7-23V DC
Microprocessor:Atmega328
Indicators:PWR, Status, NET

Package Included:
1 x Gboard 800 GSM/GPRS SIM800 Quad Band Development Board DC 7V-23V
Arduino ATMEGA328P

Bővebb leírás

20 /

5 / Gyorsan Fogyó termék

Vásárlói visszajelzések

Egyéb infó

Áttekintés
M800 GSM / GPRS / BT modul, XBee aljzat, nRF24L01 modul interfész és ATMega328P vezérlő. Ez a tábla hozzá lehet adni a vezeték nélküli XBee / nRF24L01 vezérlést, valamint a GSM / GPRS kapcsolatot a projektjeivel. Nagyszerű az otthoni automatizálásból a robot irányításához. A lehetőségek végtelenek!
A Gboard 800 GSM / GPRS adatátviteli vagy vezeték nélküli kommunikációs projektfejlesztési platformként használható. A Gboard nagy hatótávolságú tápellátást és Micro SD-t támogat a tömeges tároláshoz. Vannak 3pin elektronikus tégla / érzékelő tégla interfész feltörése a fedélzeten, amely egyszerű módja a gyors prototípuskészítésnek. A tábla FTDI alaplapot igényel a vázlat feltöltéséhez, így használhatja a Foca fedélzetét.
Megjegyzés:
1. A Gboard 800 nem tudja táplálni a mikro-USB csatlakozót, csak a hibakeresés és a firmware feltöltése a SIM800 modulba.
2. Amikor felveszed a vázlatot a Gboard 800-ra, válaszd ki az Arduino Duemilanove w / ATmega328 kártyát.
3. A bootloarder fájl ATmegaBOOT_168_atmega328.hex, megtalálható a arduino \\ hardver \\ arduino \\ bootloader \\ atmega
4 könyvtárban. A soros interfész (bootloader csatlakozás) 3.3V, nem pedig a tipikus 5V, mint sok Arduino táblán - bárki, aki a Foca kártyát használó alternatívát használja, vegye figyelembe, hogy nem veszélyezteti a kárt.
A SIM800 egy quad GSM / GPRS modul, amely GSM 850MHz, EGSM 900MHz, DCS 1800MHz és PCS 1900MHz frekvencián működik.
SIM800 GPRS multi-slot class 12 / class 10 (opcionális) és támogatja a GPRS kódolási sémákat CS-1, CS -2, CS-3 és CS-4.
Egy USB port használható SIM800 hibakereséshez és firmware frissítéshez
Támogatás Bluetooth funkció
Támogatás XBee és nRF24L01 vezeték nélküli vezérlés
FTDI alaplap feltölteni vázlatot
Specifikáció
NYÁK méret: 88.1mm X 60.7mm X 1.6mm
Tápellátás: 7-23V DC
Mikroprocesszor: Atmega328
Mutatók: PWR , Állapot, NET

A csomag tartalma:
1 x Gboard 800 GSM / GPRS SIM800 Quad-Band fejlesztő kártya DC 7V-23V
Arduino ATMEGA328P
