10db DC Léptetőmotor meghajtó kontroller modul

Feltétel: Új termék

The TB6612FNG motor driver can control up to two DC motors at a constant current of 1.2A (3.2A peak). Two input signals (IN1 and IN2) can be used to control the motor in one of four function modes - CW, CCW, short-brake, and stop. The two motor outputs (A and B) can be separately controlled, the speed of each motor is controlled via a PWM input signal with a frequency up to 100kHz. The STBY pin should be pulled high to take the motor out of standby mode.
to two DC motors at a constant current of 1.2A (3.2A peak). Two input signals (IN1 and IN2) can be used to control the motor in one of four function modes - CW, CCW, short-brake, and stop. The two motor outputs (A and B) can be separately controlled, the speed of each motor is controlled via a PWM input signal with a frequency up to 100kHz. The STBY pin should be pulled high to take the motor out of standby mode.
to two DC motors at a constant current of 1.2A (3.2A peak). Two input signals (IN1 and IN2) can be used to control the motor in one of four function modes - CW, CCW, short-brake, and stop. The two motor outputs (A and B) can be separately controlled, the speed of each motor is controlled via a PWM input signal with a frequency up to 100kHz. The STBY pin should be pulled high to take the motor out of standby mode.
Logic supply voltage (VCC) can be in the range of 2.7-5.5VDC, while the motor supply (VM) is limited to a maximum voltage of 15VDC. The output current is rated up to 1.2A per channel (or up to 3.2A for a short, single pulse).

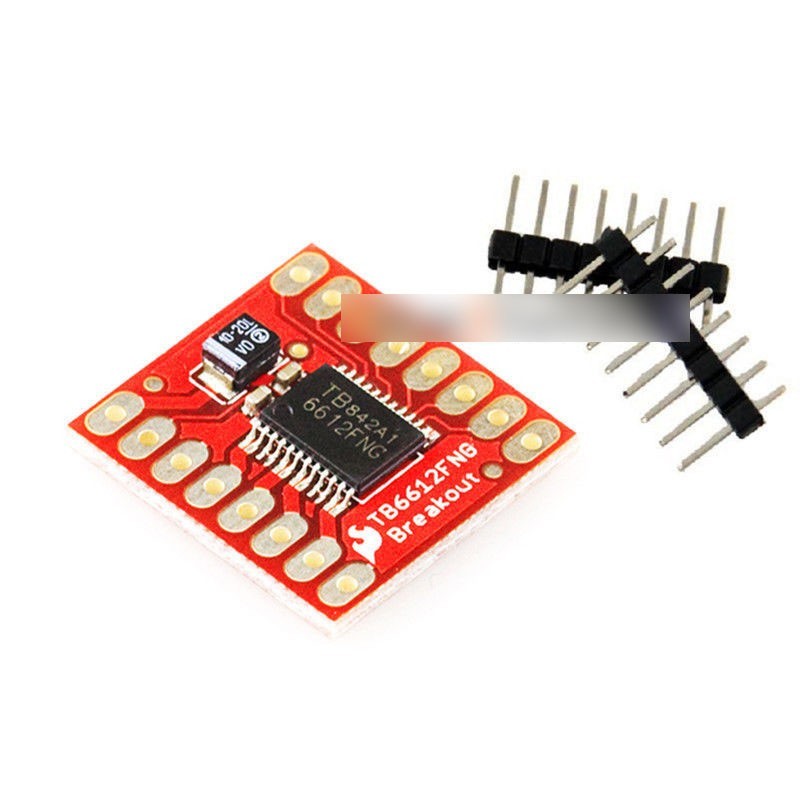

Board comes with all components installed as shown. Decoupling capacitors are included on both supply lines. All pins of the TB6612FNG are broken out to two 0.1" pitch headers
10PC Dual DC Stepper Motor Drive Controller Board Module TB6612FNG Than L298N

Bővebb leírás

Vásárlói visszajelzések

Egyéb infó

a TB6612FNG motorvezérlő két egyenfeszültségű motor vezérlésére képes 1,2A állandó áramerősség mellett (3,2A csúcs). Két bemeneti jel (IN1 és IN2) használható a motornak a négy üzemmód közül - CW, CCW, rövidfék, és leállítás - vezérléséhez. A két motor kimenet (A és B) külön vezérelhető, az egyes motorok fordulatszáma PWM bemeneti jel segítségével 100 kHz-ig. Az STBY csapot magasra kell húzni, hogy a motort készenléti üzemmódból vegye le
két egyenáramú motorra 1,2A állandó áramerősségnél (3,2A csúcs). Két bemeneti jel (IN1 és IN2) használható a motornak a négy üzemmód közül - CW, CCW, rövidfék, és leállítás - vezérléséhez. A két motor kimenet (A és B) külön vezérelhető, az egyes motorok fordulatszáma PWM bemeneti jel segítségével 100 kHz-ig. Az STBY csapot magasra kell húzni, hogy a motort készenléti üzemmódból vegye le
két egyenáramú motorra 1,2A állandó áramerősségnél (3,2A csúcs). Két bemeneti jel (IN1 és IN2) használható a motornak a négy üzemmód közül - CW, CCW, rövidfék, és leállítás - vezérléséhez. A két motor kimenet (A és B) külön vezérelhető, az egyes motorok fordulatszáma PWM bemeneti jel segítségével 100 kHz-ig. Az STBY csapot magasra kell húzni, hogy kivegye a motort készenléti üzemmódból.
A logikai tápfeszültség (VCC) a 2.7-5.5VDC tartományban lehet, míg a motor tápfeszültség (VM) a maximális feszültségre korlátozódik 15VDC. A kimeneti áram csatornánként 1,2A-ig (vagy akár 3,2A-ig rövid, egyetlen impulzusra) van megadva.
A tábla a mellékelt összes elemet tartalmazza. A szétkapcsoló kondenzátorok mindkét tápvezetéken megtalálhatók. A TB6612FNG minden tüskéje két 0,1 "-os fejlécre bontható
10PC Kettős egyenáramú léptetőmotor-vezérlő kártya modul TB6612FNG mint L298N
